Zawór odcinający klapowy MAG-3/DN50 ZBK-50k Flama-Gaz elektromagnetyczny

Zawór odcinający klapowy MAG-3/DN50 ZBK-50k Flama-Gaz elektromagnetyczny

Klapowy, jednokierunkowy o stałym przepływie, budowy przeciwwybuchowej (ATEX), dostępny z dwoma typami wyzwalaczy elektromagnetycznych: WE lub COD-3/A, bardzo małe opory przepływu (porównywalne z zaworami kulowymi), niewielki ciężar zaworu, bistabilny - w stanie bez napięciowym może znajdować się w jednym z dwóch stabilnych położeń: otwarcia lub zamknięcia. Napięcie sterujące potrzebne jest wyłącznie do zamknięcia zaworu, otwierany tylko ręcznie - specjalnym kluczem, zamykany impulsem elektrycznym, posiada możliwość ręcznego zamknięcia zaworu przyciskiem, przystosowany do montażu na zewnątrz obiektów, wyposażony w czujnik (wskaźnik) położenia zamknięcia zaworu (opcja), spełnia wymagania normy PN-EN 161:2011+A3:2013 spełnia wymagania zasadnicze zawarte w Rozporządzeniu (UE) 2016/426 z dnia 9 marca 2016 r. (GAR) oraz Dyrektywach UE: 2014/35/UE (LVD); 2014/30/UE (EMC) i 2014/34/UE (ATEX)

Zastosowanie:

✅Jako element wykonawczy (odcinający dopływ gazu ) Systemów Zabezpieczających Instalacje Gazowe niskiego i średniego ciśnienia instalowanych w:

✅Kotłowniach gazowych miejskich i przemysłowych

✅Budynkach użyteczności publicznej

✅Stacjach redukcyjno-pomiarowych gazu średniego ciśnienia itp.

✅Pomieszczeniach zespołów prądotwórczych/kogeneracyjnych

✅Biogazowniach (MAG-3 BIO)

✅W strefach 1 lub 2 przestrzeni zagrożonej wybuchem gazów, par lub mgieł palnych zaliczonych do klasy wybuchowości II, klasy temperaturowej T4

Rodzaj ochrony przed wybuchem

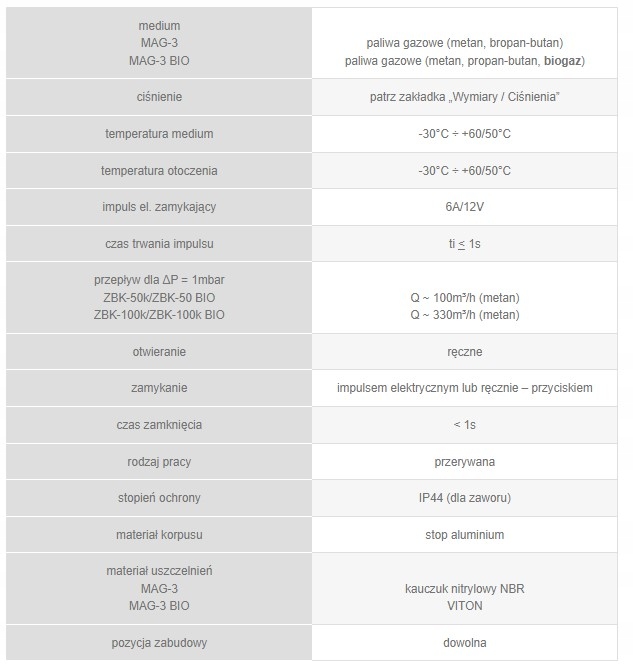

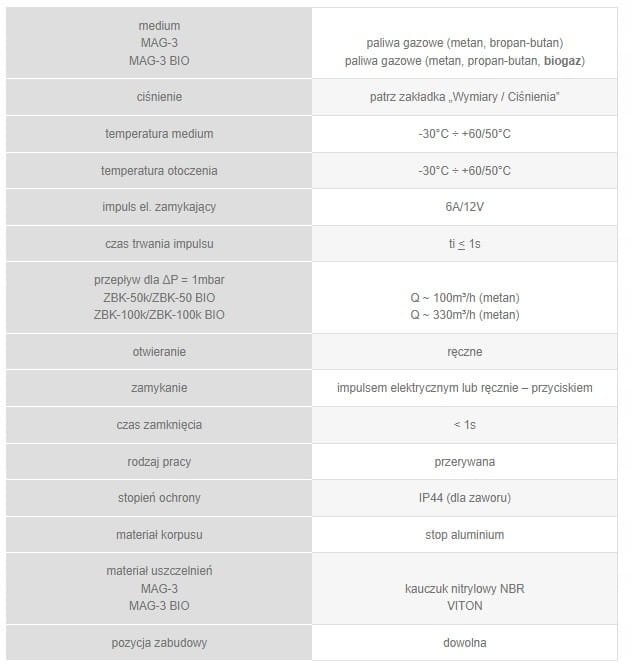

Bezpieczeństwo konstrukcyjne "c", oznaczenie wg Dyrektywy ATEX EX II 2G c IIB T4, maksymalne ciśnienie pracy Pmax=5 bar, bezpieczne ciśnienie statyczne Ps=6,5 bar, czas zamykania <1s, temperatura otoczenia i medium -30st. C do 60st. C, temperatura otoczenia (Ex) -30 C do 50 C, przyłącze rurowe kołnierzowe zachowuje zgodność wymiarową z kołnierzami [PN16, 01, B] wykon. wg normy PN-EN 1092-1* ,stopień ochrony (wg PN-EN 60529) IP4X (dla zaworu), pozycja zabudowy zaworu dowolna.

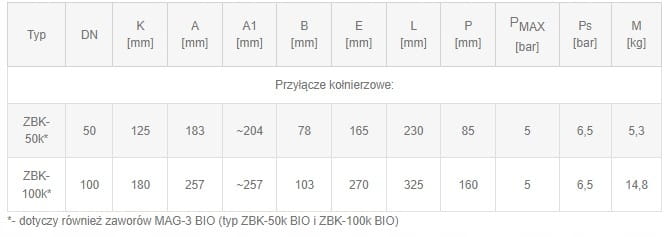

Dla średnicy DN50 posiada korpus DN50 z redukcją na przeciwkołnierzach.

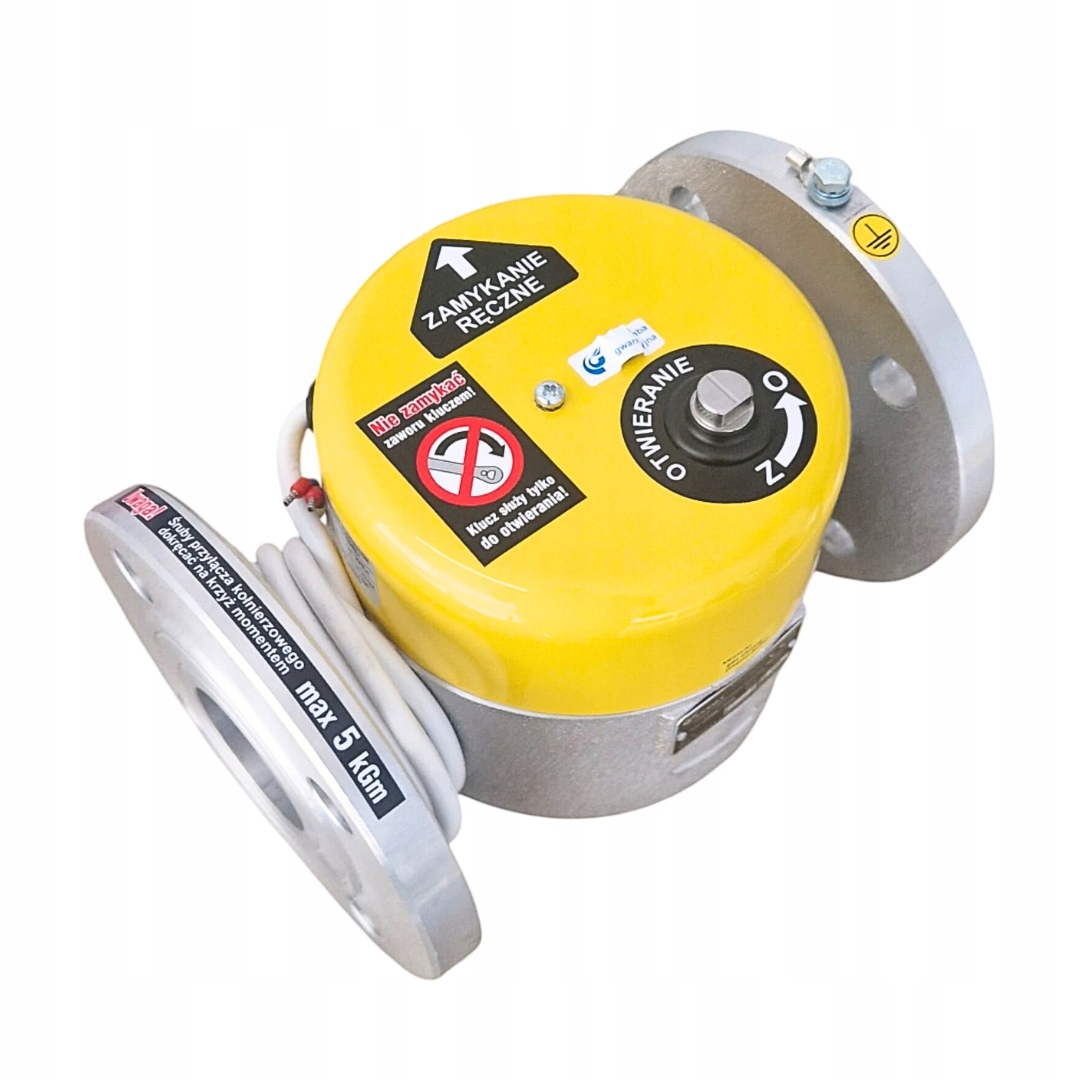

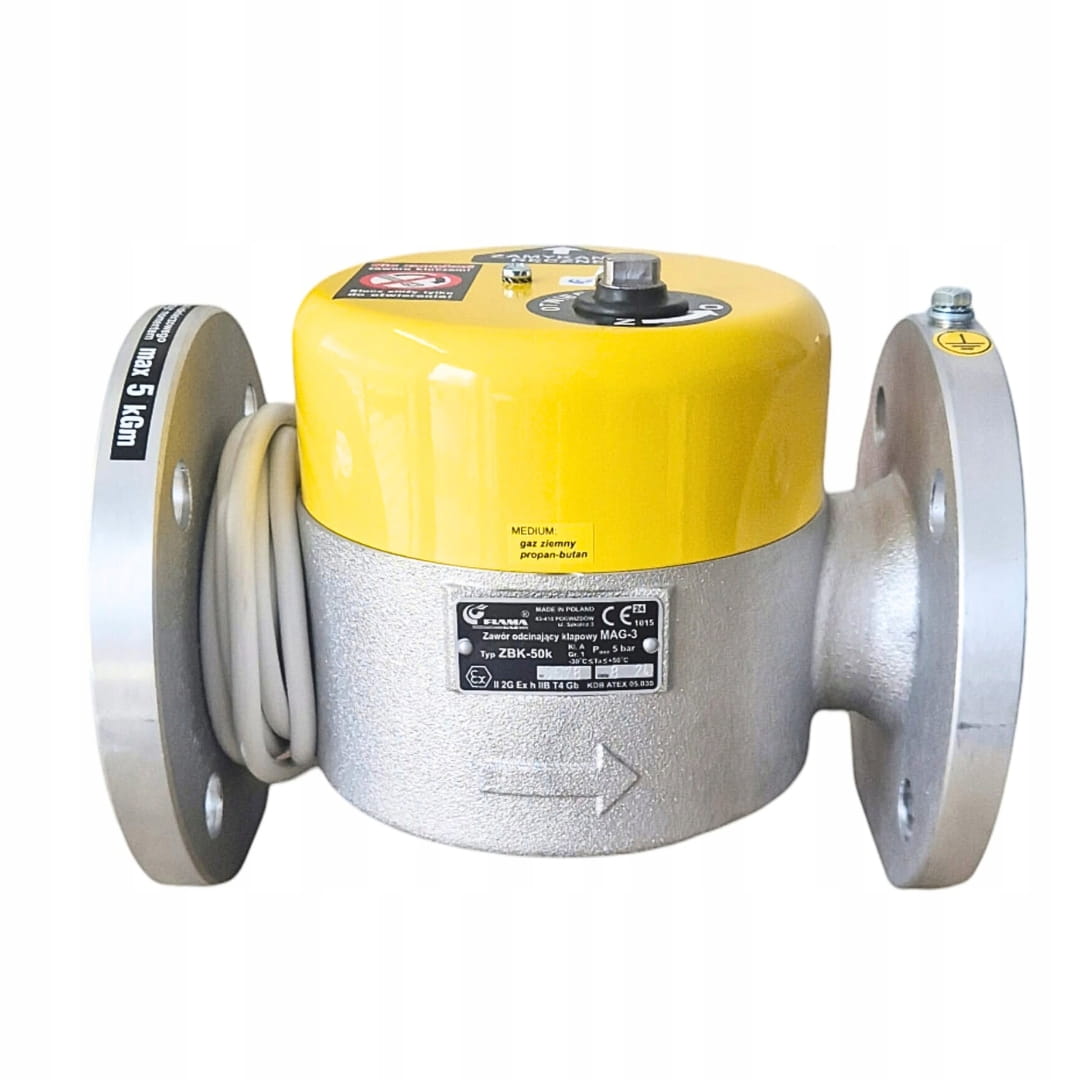

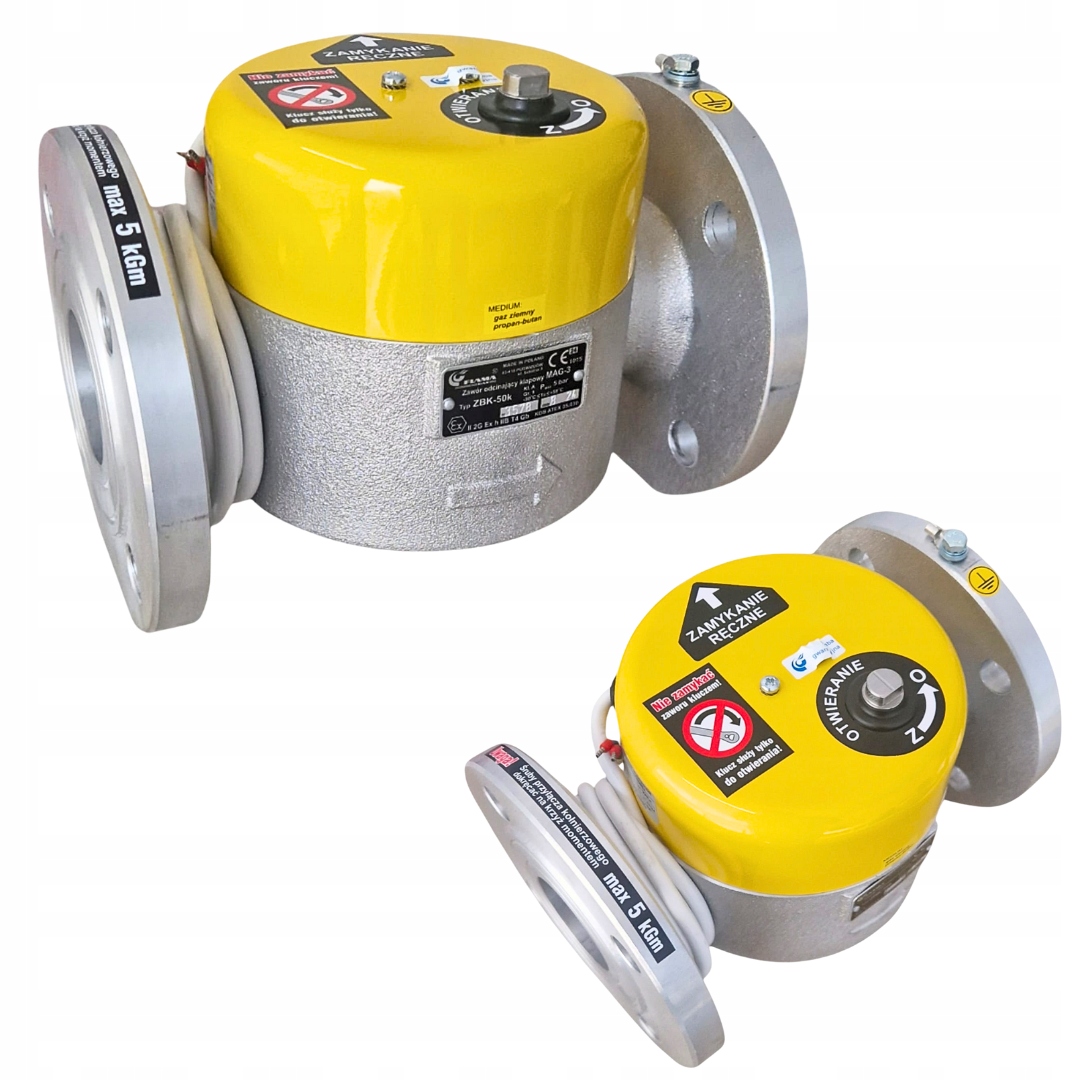

Zawór klapowy MAG-3 przeznaczony jest do użytku w strefach zagrożenia wybuchem (Ex) i przystosowany do montażu na zewnątrz obiektów. Pewnie i skutecznie odcina dopływ gazu do instalacji w chwili wykrycia przez detektory jego obecności w pomieszczeniu. Zawór otwierany jest tylko ręcznie, a zamykany poprzez impuls elektryczny lub ręcznie (przyciskiem). Dla średnic DN32, DN40, DN50 posiada korpus DN50 z redukcją na przeciw-kołnierzach.

Cechy produktu

✅Zarówno w pozycji otwartej jak i zamkniętej nie wymagają zasilania – są energooszczędne (impuls elektryczny o czasie trwania < 1s potrzebny jest jedynie do zamknięcia zaworu)

✅Niewrażliwe na zanik napięcia zasilającego system – jego brak czy chwilowe zaniki nie powodują zmian w przepływie gazu przez zawór

✅Odporny na wszelkie zakłócenia mogące w stanie zamkniętym spowodować jego przypadkowe otwarcie (tylko świadome działanie osób nadzoru)

✅Bardzo małe pole manewrowe wymagane do obsługi oraz mała siła potrzebna do otwarcia zaworu

✅Prosta, tania, niezawodna i lekka konstrukcja

✅Duża żywotność

✅Pełnoprzelotowy

✅Bardzo małe opory przepływu – porównywalne z zaworami kulowymi

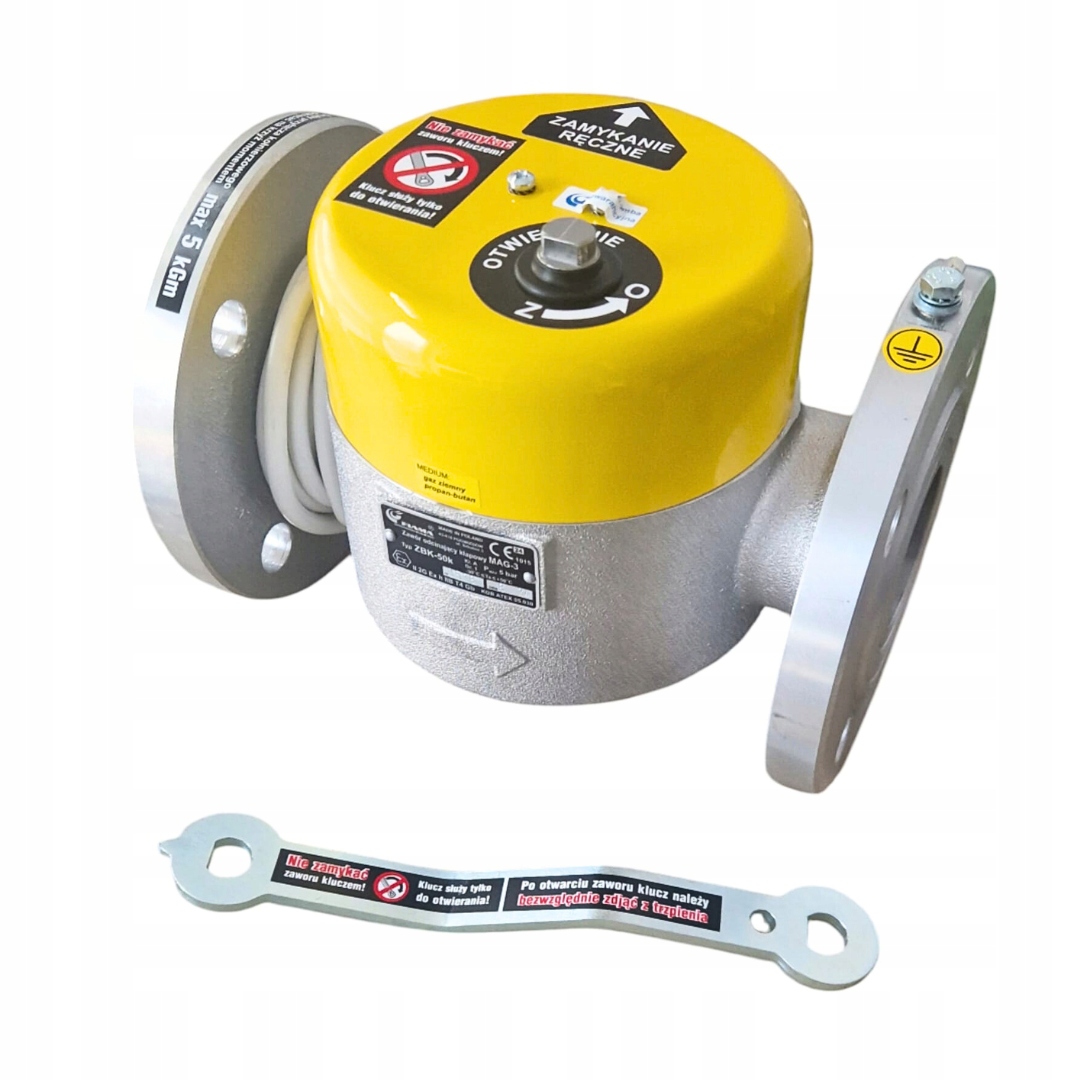

✅Otwierany tylko ręcznie (za pomocą klucza)

✅Zamykany impulsem elektrycznym, pochodzącym z systemu detekcji lub ręcznie (przyciskiem)

✅Budowa przeciwwybuchowa (ATEX)

✅Wyposażony w czujnik położenia zamknięcia zaworu (opcja)

✅Przystosowany do montażu na zewnątrz obiektów

✅Spełnia wymagania PN-EN161

Dzisiaj firma FLAMA-GAZ zatrudnia kilkadziesiąt osób, a oferowany asortyment zaworów elektromagnetycznych liczy ponad 100 typoodmian przeznaczonych do różnego rodzaju mediów (paliwa gazowe, paliwa płynne, woda, olej, powietrze) i jest wiodącym producentem elektrozaworów w Polsce.

Wysoki poziom techniczny produkowanych wyrobów uzyskiwany jest dzięki wdrażaniu własnych rozwiązań konstrukcyjnych-technicznych (nowatorskie rozwiązania są opatentowane) przez najwyższej klasy specjalistów technicznych oraz doświadczonych pracowników produkcji.
