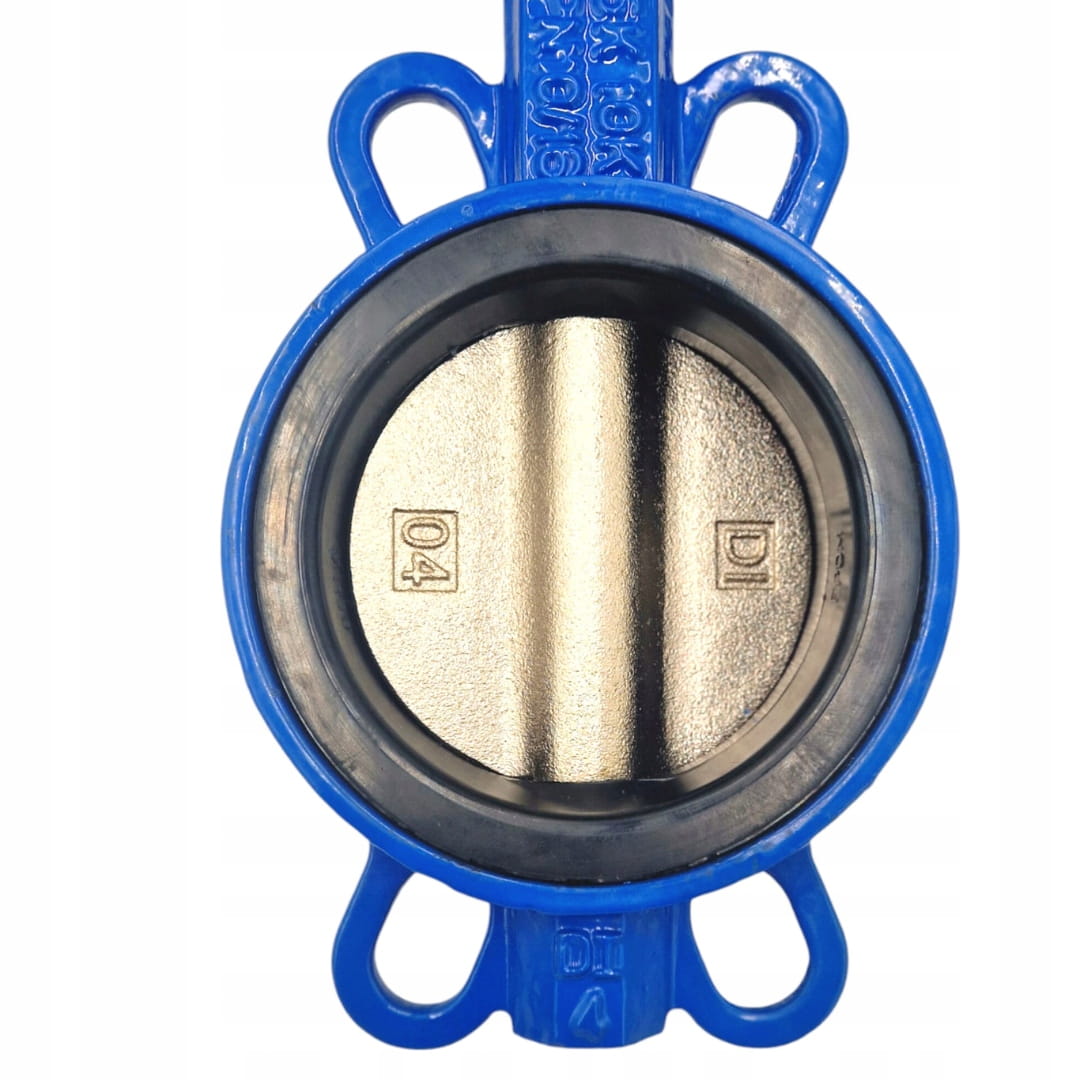

Przepustnica DN80 międzykołnierzowa zawór kołnierzowy żeliwny DN80 klapowy

Przepustnica DN80 międzykołnierzowa zawór kołnierzowy żeliwny DN80 klapowy

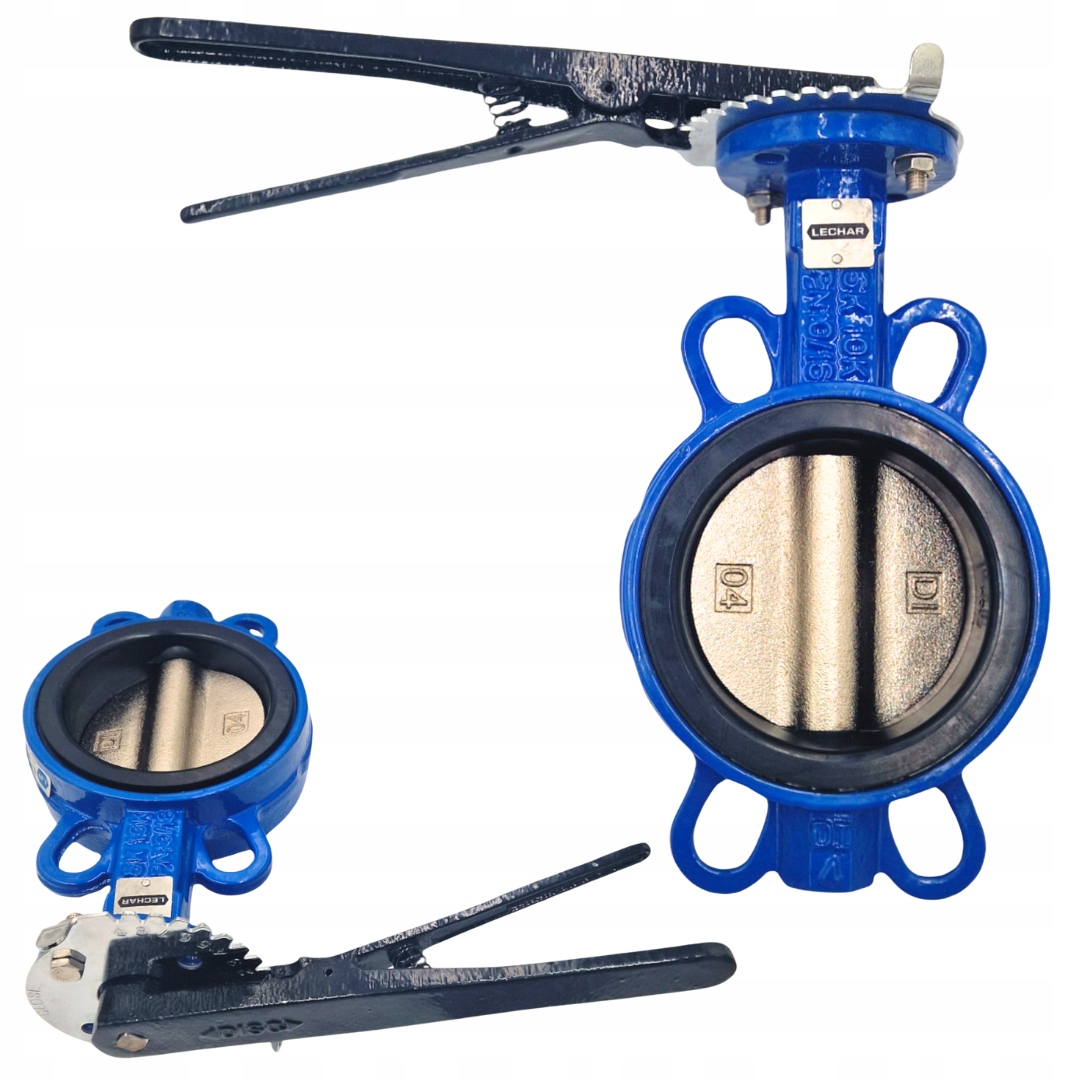

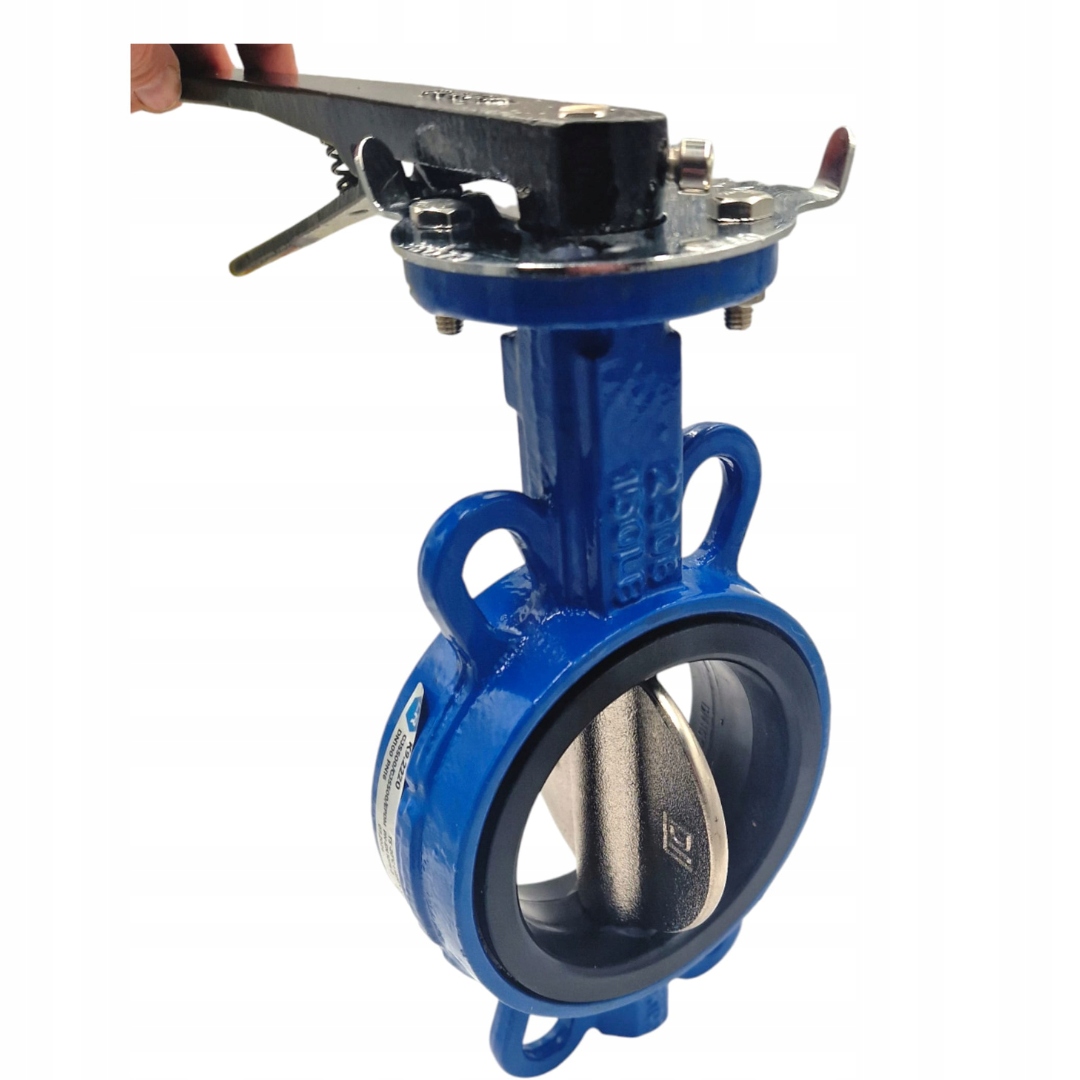

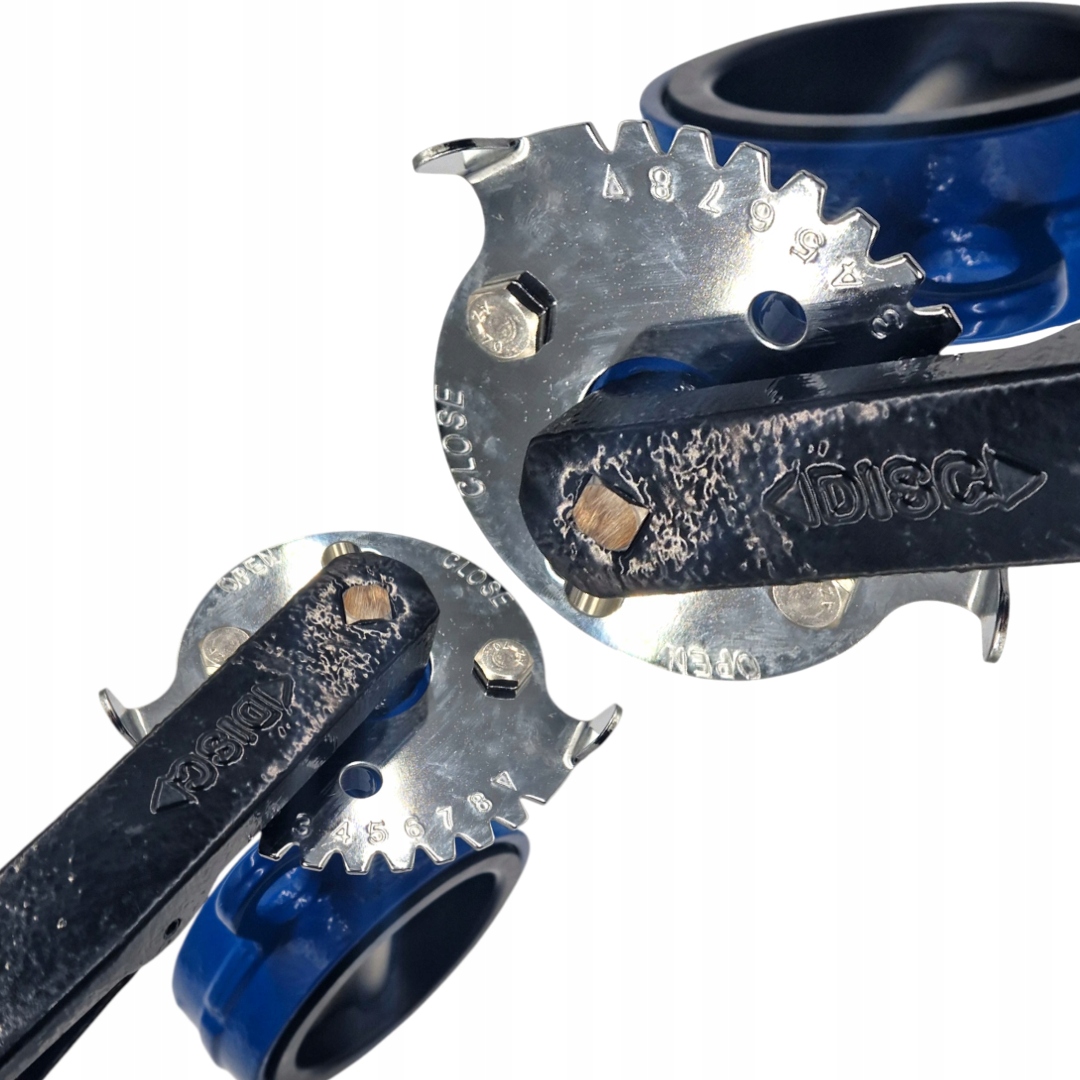

Stosowane powszechnie w instalacjach sanitarnych, HVAC i przemysłowych, w celu odcięcia medium. Otwarcie lub zamknięcie zaworu odbywa się przez obrót dźwigni o 90 stopni. Użyć zapadki w rękojeści, w celu zablokowania wybranego położenia. Korpus i dysk: żeliwo sferoidalne GJS-500-7, manszeta: EPDM, trzpień: stal nierdzewna 1.4005. Przepustnica zabezpieczona została przed korozją, powłoką z żywicy epoksydowej.

Charakterystyka

✅Długość zabudowy: zgodnie z PN-EN 558-1: szereg 20

✅Wykonanie: zgodnie z PN-EN 1074-2

✅Przyłacza: kołnierzowe PN 10/16, zgodne z PN-EN 1092-2

✅Przyłącze do napędu: zgodne z ISO 5211

✅Ciśnienie robocze: PN 16

✅Temperatura robocza: 0°C ÷ +100°C

✅Zastosowanie:

Instalacje wodne

Grzewcze

Kanalizacyjne

Charakterystyka

✅Czynnik roboczy: woda, czynniki nieagresywne

✅Zakres temperatur pracy: -20ºC ÷ +120ºC

✅Rozmiar: DN80

✅Korpus wykonany z żeliwa szarego,

✅Dysk wykonany z żeliwa sferoidalnego

✅Trzpień wykonany ze stali nierdzewnej

✅Przepustnica zabezpieczona przed korozja powłoka

z żywicy epoksydowej

✅Uniwersalne kołnierze PN 10/16

✅Manszeta wykonana z elastomeru EPDM

✅Atest PZH

Przepustnica międzykołnierzowa

Przepustnica, zwana też zaworem motylkowym, jest rodzajem zaworu obrotowego (należącego do podtypu ćwierćobrotowego), którego zadaniem jest regulacja przepływu medium w rurociągu lub innym układzie zamkniętym. Przepustnica może być stosowane zarówno przy przesyle gazów, jak i cieczy. Instaluje się ją wszędzie tam, gdzie konieczna jest kontrola ilości przesyłanego medium lub całkowitego zamknięcia przepływu. Zasada działania przepustnicy polega na sterowaniu z zewnętrza płaszczyzny zamykającej obracającej się wokół swojej osi obrotu, przymykając lub otwierając światło przewodu, zależnie od aktualnych potrzeb.

Przepustnica międzykołnierzowa to urządzenie służące do regulacji przepływu medium w instalacjach rurowych. Jest to typ zaworu, który montuje się między dwoma kołnierzami rurociągu, co pozwala na oszczędność miejsca i ułatwia montaż. Głównym elementem roboczym przepustnicy jest tarcza, która może być ustawiana w różnych pozycjach w celu regulacji przepływu.
